معرفی انواع تابلو برق و کاربرد آنها در پروژههای مختلف
تابلو برق یکی از مهمترین تجهیزات در پروژههای صنعتی، تجاری و ساختمانی است که وظیفه توزیع و کنترل انرژی الکتریکی را بر عهده دارد.
انتخاب صحیح تابلو برق نه تنها ایمنی سیستم را تضمین میکند بلکه کارایی تجهیزات و کاهش هزینههای نگهداری را نیز به همراه دارد.
در این مقاله، انواع تابلو برق و کاربردهای هر یک را بررسی میکنیم تا شما بتوانید با آگاهی کامل، تابلو برق مناسب پروژه خود را انتخاب کنید.
با مطالعه این مقاله، میتوانید از انتخابهای اشتباه جلوگیری کرده و پروژهای مطمئن و بهینه داشته باشید. پس با ما همراه باشید تا با تمام جزئیات تابلو برق آشنا شوید.
#انواع تابلو برق بر اساس کاربرد
تابلوهای برق با توجه به نوع پروژه و شرایط عملکرد طراحی میشوند و هر کدام میتوانند نقش متفاوتی در ایمنی، کنترل و توزیع انرژی داشته باشند. شناخت صحیح این انواع به انتخاب تابلو مناسب و جلوگیری از اختلالات برقی کمک میکند.
#تابلو برق صنعتی
تابلو برق صنعتی بهطور ویژه برای مدیریت جریان الکتریکی در محیطهای تولیدی و کارخانهها طراحی میشود و توان تحمل بارهای سنگین و تجهیزات پر مصرف را دارد.
این نوع تابلو برق معمولا مجهز به سیستمهای حفاظتی پیشرفته است تا بتواند از بروز مشکلات ناگهانی مانند اتصال کوتاه، افت ولتاژ یا اضافه بار جلوگیری کند.
استفاده از تابلو برق صنعتی به پایداری خطوط تولید کمک کرده و باعث افزایش راندمان و کاهش هزینههای عملیاتی میشود. همچنین، قابلیت مانیتورینگ و کنترل تجهیزات صنعتی را فراهم میکند تا عملکرد دستگاهها دقیق و ایمن انجام شود.
#کاربرد در کارخانهها و خطوط تولید
تابلو برق صنعتی در صنایع تولیدی و خطوط مونتاژ، وظیفه اصلی کنترل موتورهای الکتریکی، پمپها و ماشینآلات سنگین را بر عهده دارد.
این تابلوها با جلوگیری از خاموشی ناگهانی یا فشار بیش از حد، به کاهش خسارات ناشی از توقف تولید کمک میکنند و ایمنی اپراتورها را نیز افزایش میدهند.
#تابلو برق ساختمانی

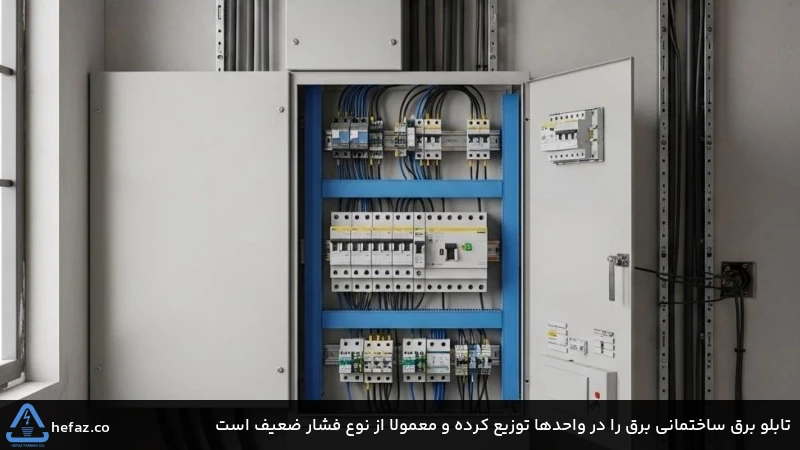

تابلو برق ساختمانی در ساختمانهای مسکونی، تجاری و اداری مورد استفاده قرار میگیرد و وظیفه آن توزیع ایمن برق در واحدهای مختلف است.
این نوع تابلو برق معمولا دارای فیوزهای مینیاتوری، کلیدهای حفاظتی و سیستمهایی برای جلوگیری از نشتی جریان یا اتصال کوتاه است.
طراحی این تابلوها بر اساس استانداردهای ایمنی ساختمان انجام میشود تا خطرات احتمالی کاهش یابد. تابلو برق ساختمانی علاوه بر حفاظت، به مدیریت بهتر مصرف انرژی کمک کرده و امکان دسترسی آسان برای نگهداری و تعمیرات را فراهم میکند.
#استفاده در ساختمانهای مسکونی و تجاری
این تابلوها در ساختمانها مسئول توزیع جریان برق برای سیستمهای روشنایی، تهویه، آسانسور، امنیت و تجهیزات جانبی هستند.
همچنین با ایجاد تقسیمبندی مناسب برق در طبقات یا واحدها، باعث افزایش ایمنی و جلوگیری از بروز تداخل و افت ولتاژ میشوند.
#تابلو برق کنترل
تابلو برق کنترل بیشتر در پروژههایی استفاده میشود که نیاز به مدیریت دقیق عملکرد تجهیزات دارند. این تابلوها امکان تنظیم، پایش و کنترل سیستمهای الکتریکی و مکانیکی را فراهم میکنند و معمولا مجهز به PLC (کنترلر منطقی برنامهپذیر)، رلهها و نمایشگرهای وضعیت هستند.
تابلو برق کنترل قابلیت اجرای فرآیندهای خودکار را دارد و با افزایش دقت در عملکرد تجهیزات، موجب کاهش مصرف انرژی و افزایش طول عمر آنها میشود.
در پروژههایی که نیاز به کنترل همزمان چندین دستگاه وجود دارد، این تابلو نقش حیاتی در هماهنگی و عملکرد صحیح سیستم دارد.
#نقش در کنترل موتور و تجهیزات جانبی
این تابلوها در کنترل موتورهای الکتریکی، پمپها، سیستمهای تهویه و تجهیزات جانبی استفاده شده و از طریق سیستمهای حفاظتی و کنترلی، مانع آسیب به دستگاهها در زمان نوسانات جریان میشوند.
#انواع تابلو برق بر اساس ولتاژ
تابلوهای برق با توجه به سطح ولتاژ کاری در سه دسته فشار ضعیف، فشار متوسط و فشار قوی طبقهبندی میشوند.
#تابلو برق فشار ضعیف (LV)
تابلو برق فشار ضعیف برای مدیریت جریانهای الکتریکی در ولتاژهای پایین طراحی شده و بیشتر در ساختمانها و پروژههای کوچک استفاده میشود.
#مشخصات تابلو برق فشار ضعیف
این تابلوها معمولا تا 1000 ولت کار کرده و شامل کلیدهای مینیاتوری، فیوزها و تجهیزات حفاظتی استاندارد هستند که ایمنی مصرفکننده را تضمین میکنند.
#کاربردهای تابلو برق فشار ضعیف
در ساختمانهای مسکونی، تجاری، سیستمهای روشنایی، تهویه و تجهیزات سبک الکتریکی استفاده میشود و وظیفه توزیع برق ایمن را بر عهده دارد.
#تابلو برق فشار متوسط (MV)
تابلو برق فشار متوسط برای مدیریت جریان برق در پروژههای صنعتی و انتقال برق در فواصل متوسط طراحی شده است.
این تابلوها معمولا بین 1 تا 36 کیلوولت کار میکنند و از تجهیزات حفاظتی پیشرفته بهره میبرند. استفاده از این تابلو در پروژههایی که نیاز به پایداری بالا و کنترل دقیق جریان دارند، بسیار رایج است.
#مشخصات تابلو برق فشار متوسط
مجهز به کلیدهای قدرت، رلههای حفاظتی، تجهیزات اندازهگیری و سیستمهای کنترلی دقیق است که پایداری سیستم را تضمین میکند.
#کاربردهای تابلو برق فشار متوسط
در صنایع بزرگ، مراکز توزیع انرژی، نیروگاهها و کارخانههایی که با بارهای الکتریکی متوسط تا بالا کار میکنند، استفاده میشود.
#تابلو برق فشار قوی (HV)
تابلو برق فشار قوی در پروژههای سنگین و خطوط انتقال برق در مقیاس بزرگ به کار میرود. این تابلوها معمولا در ولتاژهای بالاتر از 36 کیلوولت عملکرد دارند و برای مناطق صنعتی بزرگ، نیروگاهها و شبکههای اصلی برق مورد استفاده قرار میگیرند.
طراحی آنها مطابق با استانداردهای ایمنی بینالمللی بوده و مجهز به سیستمهای حفاظتی ویژه هستند.
#مشخصات تابلو برق فشار قوی
دارای کلیدهای قدرت با ظرفیت بالا، رلههای حفاظتی پیشرفته، تجهیزات سنجش ولتاژ و سیستمهای خنککننده است.
#کاربردهای تابلو برق فشار قوی
در نیروگاهها، خطوط انتقال برق، صنایع سنگین، پالایشگاهها و مراکز حیاتی که نیاز به جریان الکتریکی قوی دارند، استفاده میشود.
#کاربرد تابلو برق در پروژههای مختلف
تابلو برق به عنوان قلب سیستم توزیع انرژی الکتریکی، نقش بسیار مهمی در مدیریت، کنترل و حفاظت از تجهیزات در انواع پروژهها ایفا میکند.
#پروژههای صنعتی
در پروژههای صنعتی مانند کارخانهها، خطوط تولید، پالایشگاهها و صنایع سنگین، تابلو برق باید توان تحمل جریانهای بالا، کار در شرایط محیطی سخت و مقاومت در برابر ارتعاش، گردوغبار و حرارت را داشته باشد.
این تابلوها معمولا از نوع فشار متوسط یا فشار قوی بوده و مجهز به تجهیزات کنترلی پیشرفته، رلههای حفاظتی، سیستمهای مانیتورینگ دقیق و کلیدهای قدرت هستند.
در محیطهای صنعتی، تابلو برق باید امکان افزودن تجهیزات جانبی، مدیریت بارهای موتوری و قابلیت اتصال به سیستمهای اتوماسیون صنعتی (PLC) را داشته باشد.
#پروژههای ساختمانی
تابلو برق در ساختمانهای مسکونی، اداری و برجها معمولا از نوع فشار ضعیف بوده و وظیفه توزیع ایمن برق در بخشهای مختلف ساختمان را بر عهده دارد.
این تابلوها برای کنترل سیستمهای روشنایی، آسانسورها، تهویه، سیستمهای امنیتی و تجهیزات الکتریکی طراحی میشوند.
تابلو برق ساختمانی باید مطابق با استانداردهای ایمنی، دارای برچسببندی دقیق مدارها و قابلیت دسترسی آسان برای سرویس دورهای باشد.
#پروژههای تجاری و اداری
در پروژههای اداری، مراکز خرید، هتلها و فضای تجاری، تابلو برق علاوه بر تامین انرژی پایدار، باید قابلیت توزیع بهینه مصرف در ساعات اوج را داشته باشد.
مدیریت بار، کنترل سیستمهای تهویه مطبوع، آسانسورها، روشنایی گسترده و تجهیزات الکترونیک حساس در اولویت قرار دارد.
تابلو برق در این پروژهها باید مجهز به سیستمهای حفاظتی دقیق، کنترل انرژی و قابلیت پشتیبانی از سیستمهای BMS (مدیریت هوشمند ساختمان) باشد.
#نتیجهگیری
تابلو برق به عنوان عنصر اصلی مدیریت و توزیع انرژی در پروژههای مختلف، نقش کلیدی در ایمنی، پایداری عملکرد و بهرهوری سیستمهای الکتریکی ایفا میکند. انتخاب نوع تابلو باید بر اساس نوع پروژه، سطح ولتاژ مورد نیاز، میزان حساسیت تجهیزات، شرایط محیط کاری و استانداردهای حفاظتی انجام گیرد.
تابلو برقهای صنعتی نیازمند مقاومت بالا و قابلیت اتصال به سیستمهای اتوماسیون هستند، در حالی که در پروژههای ساختمانی و تجاری تمرکز بیشتر بر ایمنی، طراحی کاربردی و مدیریت مصرف انرژی است.
در نهایت توجه به کیفیت ساخت، رعایت استانداردهای بینالمللی، قابلیت توسعه و انجام سرویسهای دورهای اصلیترین عوامل تضمین عملکرد صحیح تابلو برق در بلندمدت محسوب میشوند.
