تابلو برق فشار ضعیف چیست و چه کاربردی دارد؟

تابلو برق فشار ضعیف قلب سیستم توزیع برق در ساختمان‌های مسکونی و واحدهای صنعتی است که وظیفه کنترل، توزیع و حفاظت جریان برق را بر عهده دارد. این تابلو با مدیریت ایمن انرژی الکتریکی، از تجهیزات و افراد در برابر خطراتی مانند اضافه‌بار، اتصال کوتاه و نوسانات برق محافظت می‌کند. طراحی و انتخاب صحیح تابلو برق فشار ضعیف، علاوه بر افزایش ایمنی سیستم، نقش مهمی در بهبود عملکرد شبکه برق و کاهش هزینه‌های تعمیر و نگهداری ایفا می‌کند.

همان‌طور که در مقاله تابلو برق چیست و چرا برای خانه و صنعت مهم است؟ توضیح دادیم تابلو برق‌ها معمولاً محفظه‌های فلزی یا غیرفلزی هستند که برای محافظت از تجهیزات برقی و الکتریکی استفاده می‌شود و از نظر ولتاژ به سه دسته:

• فشارقوی

• فشار متوسط

• فشارضعیف

تقسیم می‌شوند.

در این مقاله به بررسی تابلو برق فشار ضعیف می‌پردازیم:

#تابلو برق فشار ضعیف چیست؟

تابلو فشار ضعیف (LV) به‌عنوان مرکز تصمیم‌گیری سیستم برق ولتاژ پایین، وظیفه مدیریت عملکرد‌های الکتریکی پروژه از کنترل‌های ساده تا حفاظت در برابر خطاها را بر عهده دارد.

این تابلو؛ برق را به شکلی ایمن، کنترل‌شده و قابل‌اطمینان به مصرف‌کننده‌ها می‌رساند.

#چرا تابلو برق فشار ضعیف در هر پروژه ضروری است؟

پروژه بدون تابلو برق فشار ضعیف یعنی عملاً برق وجود دارد؛ اما کنترل ندارد. بدون این تابلو هیچ کنترلی روی اضافه‌بار، اتصال کوتاه و خطای انسانی وجود ندارد. کلیدهای حفاظتی، فیوزها و رله‌ها داخل تابلو فقط اجزای آن نیستند بلکه مرز بین یک خطای ساده و حادثه جدی هستند. در پروژه‌هایی که تابلوی اصولی ندارند، اولین قربانی معمولاً نیروی انسانی است. یعنی اول انسان و بعد دستگاه دچار آسیب می‌شود پس در پروژه‌های خود استفاده از تابلو برق ایمن و استاندارد را حتما جدی بگیرید.

در صورت عدم استفاده از تابلو برق، تجهیزات گران‌قیمتی مثل موتور، پمپ، اینورتر بدون حفاظت مناسب خیلی سریع می‌سوزند. تابلو برق فشار ضعیف جلوی خراب شدن وسایلی را می‌گیرد که معمولاً قیمت این تجهیزات چندبرابر قیمت خود تابلو هستند. در اخر از نگاه ناظر، مشاور و بیمه، نبود تابلو برق فشار ضعیف یعنی پروژه از پایه مشکل دارد. استانداردهای برق اصلاً برای پروژه بدون تابلو تعریف نشده‌اند.

#تابلو برق فشار ضعیف چه کاربردی دارد؟

تابلو برق فشار ضعیف در عمل نقش مرکز فرماندهی برق را دارد؛ یعنی برق ورودی را می‌گیرد، بین مصرف‌کننده‌ها تقسیم می‌کند، از تجهیزات محافظت می‌کند و امکان قطع و کنترل را می‌دهد.

تفاوت کاربردش این تابلو در ساختمان و صنعت، به نوع بار، میزان مصرف و حساسیت سیستم برمی‌گردد.

#کاربرد تابلو برق فشار ضعیف در پروژه‌های ساختمانی چیست؟

در پروژه‌های ساختمانی، از تابلو برق فشار ضعیف برای توزیع ایمن برق بین مصرف‌کننده‌های روزمره استفاده می‌شود. در این پروژه‌ها هدف اصلی ایمنی، نظم و سادگی است،

در ساختمان‌ها، انتخاب اشتباه تابلو برق فشار ضعیف معمولاً باعث

• خاموشی

• داغ‌شدن سیم‌ها

• خطر آتش‌سوزی

می‌شود، پس طراحی باید بر اساس تعداد مصرف‌کننده و جریان واقعی باشد تا از بروز این خطرات جلوگیری شود.

#کاربرد تابلو برق فشار ضعیف در صنایع و کارخانجات چیست؟

در تابلو برق فشار ضعیف صنعتی، جریان‌ها بالاترند؛ بارها سنگین‌ترند و قطعات کنترلی مثل کنتاکتور و رله نقش اصلی دارند در نتیجه در صنعت تابلو برق فشار ضعیف فقط یک توزیع‌کننده نیست؛ بلکه در نقش کنترل و تداوم کار؛ حیاتی‌تر است و بروز یک خطا باعث توقف تولید و در نتیجه به ضرر مالی واقعی ختم می‌شود.

#اجزای تابلو برق فشار ضعیف چیست؟

تابلو برق فشار ضعیف از اجزایی مثل کلید اصلی، فیوز یا کلید مینیاتوری، کلید محافظ جان، کنتاکتور، رله، شینه و سیستم ارت تشکیل شده است که هر کدام نقش مستقیمی در ایمنی سیستم الکتریکی دارند. این تجهیزات با کنترل، قطع و توزیع صحیح جریان برق، از بروز خطراتی مثل اضافه‌بار، اتصال کوتاه، برق‌گرفتگی و آتش‌سوزی جلوگیری می‌کنند و باعث می‌شوند برق فقط در محدوده ایمن و تعریف‌شده جریان پیدا کند.

ایمنی تابلو برق فشار ضعیف زمانی تأمین می‌شود که اجزای آن متناسب با نوع مصرف، جریان و محیط نصب انتخاب و به‌درستی چیدمان شوند. استفاده از قطعات نامناسب یا حذف تجهیزات حفاظتی، ریسک خرابی تجهیزات و خطرات جانی را به‌شدت افزایش می‌دهد. به همین دلیل، شناخت نقش هر جزء در ایمنی سیستم، یکی از مهم‌ترین عوامل در طراحی اصولی تابلو برق فشار ضعیف محسوب می‌شود.

#کلیدها و تجهیزات حفاظتی

کلیدها و تجهیزات حفاظتی در تابلو برق فشار ضعیف وظیفه قطع و کنترل جریان برق در شرایط عادی و اضطراری را بر عهده دارند. این تجهیزات با محافظت در برابر اضافه‌بار، اتصال کوتاه و نشتی جریان، نقش اصلی در افزایش ایمنی سیستم و جلوگیری از آسیب به تجهیزات و افراد ایفا می‌کنند.

#سیستم توزیع و شینه‌بندی

سیستم توزیع و شینه‌بندی مسئول انتقال و تقسیم یکنواخت جریان برق بین مدارهای مختلف است. طراحی اصولی شینه‌ها باعث کاهش تلفات، جلوگیری از داغ‌شدگی و افزایش ایمنی عملکرد تابلو برق فشار ضعیف می‌شود.

#بدنه، IP و ایمنی فیزیکی تابلو

بدنه تابلو برق فشار ضعیف به همراه درجه حفاظت IP، از تجهیزات داخلی در برابر تماس مستقیم، گردوغبار و رطوبت محافظت می‌کند. انتخاب صحیح بدنه و IP مناسب، ایمنی فیزیکی تابلو را افزایش داده و از بروز خطرات محیطی و حوادث ناخواسته جلوگیری می‌کند.

#انواع تابلو برق فشار ضعیف و تفاوت آن‌ها در عمل

تابلو برق‌های فشارضعیف بر اساس ساختار و نوع بهره‌برداری به مدل‌های مختلفی تقسیم می‌شوند که هرکدام برای شرایط خاصی طراحی شده‌اند. تفاوت این تابلوها فقط در اسم یا ظاهر نیست، بلکه در نحوه تعمیر، ایمنی، انعطاف‌پذیری و هزینه نگهداری خودش را نشان می‌دهد و انتخاب اشتباه می‌تواند بهره‌برداری سیستم را با مشکل جدی مواجه کند.

#تابلو برق فشار ضعیف ثابت یا کشویی؟

در تابلو برق های فشارضعیف ثابت، تجهیزات به‌صورت دائمی نصب می‌شوند و برای پروژه‌های ساده و کم‌ریسک مناسب هستند. در مقابل، تابلو برق کشویی امکان خارج‌کردن تجهیزات بدون قطع کامل سیستم را فراهم می‌کند که به همین دلیل برای استفاده در پروژه‌های صنعتی و حساس که توقف برق هزینه‌بر است، ایمنی و سرعت تعمیر بالاتری دارد.

#تابلو برق فشار ضعیف مدولار چه مزیتی دارد؟

تابلو برق فشار ضعیف مدولار به‌صورت قطعه‌ای و قابل‌توسعه طراحی می‌شود و این ویژگی امکان تغییر، ارتقا یا افزایش مدارها را در آینده فراهم می‌کند. این نوع تابلو باعث کاهش هزینه‌های توسعه، افزایش انعطاف‌پذیری و ساده‌تر شدن تعمیرات می‌شود و برای پروژه‌هایی با رشد مصرف برق، انتخاب منطقی‌تری محسوب می‌شود.

#تفاوت تابلو برق فشار ضعیف صنعتی و ساختمانی چیست؟

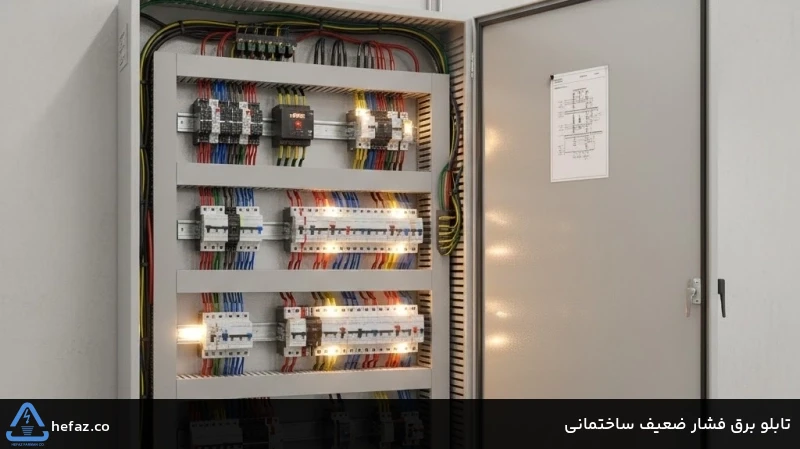

#تابلو برق فشار ضعیف ساختمانی

• جریان و بار نسبتاً پایین (روشنایی، پریز، آسانسور)

• تجهیزات ساده و کمتر کنترلی

• تمرکز اصلی روی ایمنی انسانی و حفاظت مدارها

• نصب ساده، نگهداری کم‌هزینه

#تابلو برق فشار ضعیف صنعتی

• جریان و بار بالا (موتورها، ماشین‌آلات، خطوط تولید)

• تجهیزات کنترلی پیشرفته: کنتاکتور، رله، PLC

• تمرکز روی کنترل دقیق، تداوم تولید و حفاظت تجهیزات گران‌قیمت

• طراحی پیچیده، نگهداری تخصصی

#مهم‌ترین استانداردهای تابلو برق فشار ضعیف

رعایت استانداردهای ملی یا محلی، مانند ISIRI در ایران، علاوه بر تضمین ایمنی، تطابق با شرایط محیطی و مقررات قانونی را فراهم می‌کند. انتخاب و نصب تابلو برق فشار ضعیف بدون توجه به این استانداردها باعث افزایش ریسک برق‌گرفتگی، آسیب به تجهیزات و توقف سیستم می‌شود، بنابراین شناخت و رعایت این استانداردها یکی از پایه‌های طراحی اصولی تابلوهای LV محسوب می‌شود. در ادامه با چند مورد از مهم‌ترین استانداردهای تابلو برق ضعیف آشنا می‌شویم:

#IEC 61439

استاندارد بین‌المللی طراحی، تولید و تست تابلوهای LV. تضمین می‌کند تابلوها از نظر ایمنی و عملکرد با مشخصات اعلام‌شده مطابقت دارند.

#IEC 60947

به کلیدها، کنتاکتورها و تجهیزات حفاظتی داخلی تابلو مربوط بوده وبرای تعیین‌کننده جریان مجاز، حفاظت و عملکرد قطعات است.

#IEC 60529 (کلاس IP)

برای تعریف درجه حفاظت تابلو در برابر گردوغبار و رطوبت است. IP صحیح باعث ایمنی فیزیکی و طول عمر تجهیزات می‌شود.

#استاندارد ملی یا ملی - صنعتی (مثلاً ISIRI در ایران)

تطابق با مقررات محلی و شرایط محیطی کشور، به‌خصوص برای پروژه‌های ساختمانی و صنعتی ضروری است.

#اشتباهات رایج در انتخاب تابلو برق فشار ضعیف چیست؟

انتخاب نادرست تابلو برق فشار ضعیف یکی از رایج‌ترین دلایل افزایش هزینه و کاهش ایمنی سیستم است. اشتباهاتی مثل تعیین جریان نامناسب، نادیده‌گرفتن استانداردهای IEC و درجه حفاظت IP، یا چیدمان غلط کلیدها و شینه‌ها می‌تواند باعث اضافه‌بار، داغ‌شدگی، خرابی تجهیزات و خطر برق‌گرفتگی شود. باهم به چند اشتباه رایج می‌پردازیم:

#انتخاب تابلو با جریان نامناسب

استفاده از تابلو با ظرفیت کمتر یا بیشتر از نیاز واقعی باعث اضافه‌بار یا هزینه اضافی می‌شود. این اشتباه هم به تجهیزات فشار می‌آورد، هم بهره‌وری را کاهش می‌دهد.

#نادیده‌گرفتن استانداردها و IP مناسب

تابلوی بدون رعایت استانداردهای IEC و درجه حفاظت IP، خطرات برق‌گرفتگی و آسیب محیطی را افزایش می‌دهد و در بلندمدت هزینه تعمیر و جایگزینی بالا می‌رود.

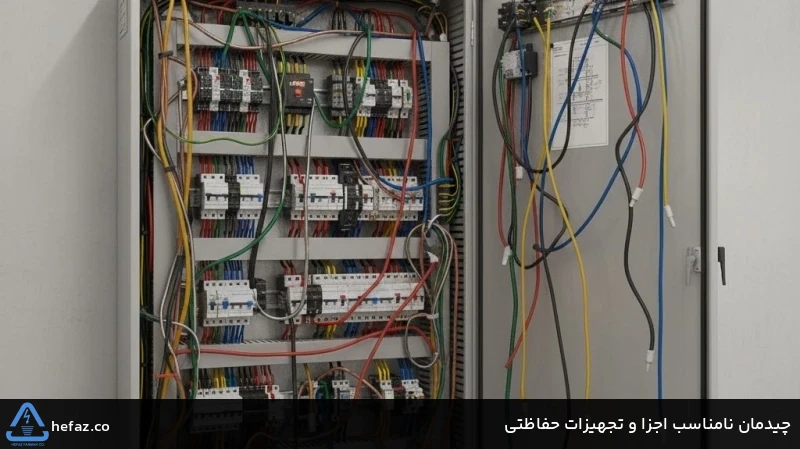

#چیدمان نامناسب اجزا و تجهیزات حفاظتی

قرارگیری اشتباه کلیدها، فیوزها و شینه‌ها باعث کاهش ایمنی، افزایش داغ‌شدگی و تعمیرات پیچیده می‌شود.

#نادیده‌گرفتن توسعه آینده و انعطاف‌پذیری

انتخاب تابلو ثابت در پروژه‌هایی که ممکن است مصرف افزایش یابد، هزینه ارتقا و تغییر مدارها را بالا می‌برد. تابلوهای مدولار یا کشویی این مشکل را حل می کنند.

#قبل از خرید تابلو برق فشار ضعیف به چه نکاتی توجه کنیم؟

قبل از خرید تابلو برق فشار ضعیف، ابتدا جریان و بار مصرفی خود را به طور دقیق تعیین کنید تا از اضافه‌بار، خرابی تجهیزات یا هزینه اضافی جلوگیری شود. موارد مهمی که باید به آن توجه کنید:

#تعیین دقیق جریان و بار مصرفی

ابتدا باید بدانید تابلو برای چه مصرفی طراحی می‌شود. جریان بیش از حد یا کمتر از نیاز واقعی باعث اضافه‌بار، خرابی تجهیزات یا هزینه اضافی می‌شود.

#انتخاب استاندارد و درجه حفاظت مناسب (IP)

تابلو باید مطابق استانداردهای IEC و مقررات ملی باشد و IP مناسب محیط نصب را داشته باشد تا از خطرات برق‌گرفتگی، گردوغبار و رطوبت جلوگیری شود.

#نوع تابلو و انعطاف‌پذیری

باتوجه‌به نیاز به توسعه یا تغییر در آینده، تابلو ثابت، کشویی یا مدولار را انتخاب کنید. تابلوهای مدولار و کشویی امکان ارتقا و تعمیر سریع را فراهم می‌کنند.

#کیفیت و برند قطعات داخلی

فیوز، کلید، کنتاکتور و شینه‌ها باید از برندهای معتبر و باکیفیت انتخاب شوند تا ایمنی و طول عمر تابلو تضمین شود.

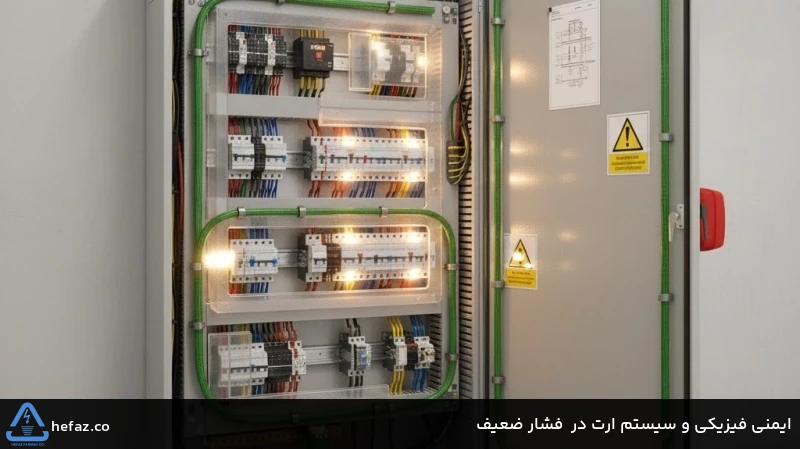

#ایمنی فیزیکی و سیستم ارت

بدنه، قفل‌ها و سیستم ارت تابلو را بررسی کنید. بدون سیستم ارت مناسب، تابلو حتی با تجهیزات استاندارد هم خطرناک خواهد بود.

#جمع‌بندی

تابلو برق فشار ضعیف یکی از اصلی‌ترین اجزای سیستم برق‌رسانی پروژه است و نبود یا انتخاب نادرست آن، ایمنی، بهره‌وری و حتی بقای پروژه را تهدید می‌کند. تابلو برق فشارضعیف در ساختمان برای امنیت و توزیع ساده استفاده می‌شود، اما در صنعت برای کنترل، حفاظت و تداوم فرایند تولید.

همین تفاوت کاربرد، نوع طراحی و تجهیزات تابلو را مشخص می‌کند.

رعایت استانداردها و شناخت آن‌ها تضمین می‌کند تابلو برق فشار ضعیف ایمن، قابل‌اعتماد و مطابق مقررات باشد و بتواند کاربران و تجهیزات را محافظت کند. طراحی اصولی و شناخت اشتباهات رایج در این زمینه به انتخاب بهتر و کاهش هزینه‌ها کمک می‌کند.
